球磨機種類較多，但其基本結構大體上是相同的，主要由圓柱形筒體 １、端蓋 ２、軸承 ３、傳動大齒圈 ４ 等部件組成。筒體內裝入鋼球、鋼段成鋼棒等磨介。當筒體轉動時，磨介隨筒體上升至一定高度后，呈拋物線軌跡拋落或呈瀉落狀態下滑，

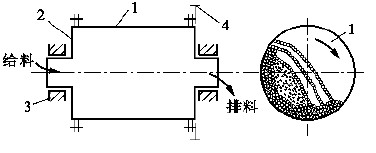

球磨機工作原理示意圖

    安裝于球磨機筒體內壁的球磨機襯板除用以保護筒體免受磨介和物料的直接沖擊和摩擦作用外，還利用其表面形狀對磨介所產生的不同摩擦力和提升能力，來調整各倉磨介的運動狀態。襯板的形狀對粉磨粒度、效率、產量和金屬磨耗量有明顯影響。此外，隔倉板用以分隔各倉不同尺寸和形狀的磨介，防止大顆粒物料竄向出料端，并控制磨內物料流速。
